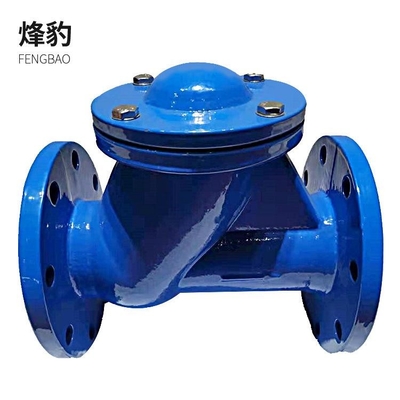

DIN3202-F6 DN300mm Pn10 เหล็กหล่อเหนียวสีเทาวาล์วตรวจสอบการแกว่งแบบไม่กลับพร้อมปลายหน้าแปลน

รายละเอียดสินค้า

1. เช็ควาล์วสวิง: ดิสก์ของเช็ควาล์วสวิงเป็นรูปดิสก์และหมุนรอบเพลาของทางบ่าวาล์วเนื่องจากทางเดินในวาล์วมีความคล่องตัว ความต้านทานการไหลจึงน้อยกว่าของเช็ควาล์วลิฟต์เหมาะสำหรับโอกาสที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ที่มีอัตราการไหลต่ำและการเปลี่ยนแปลงของการไหลไม่บ่อยนัก แต่ไม่เหมาะสำหรับการไหลเป็นจังหวะ และประสิทธิภาพการปิดผนึกไม่ดีเท่ากับประเภทการยกเช็ควาล์วแกว่งแบ่งออกเป็นสามประเภท: แบบกลีบเดี่ยว, แบบสองกลีบและแบบหลายกลีบทั้งสามรูปแบบนี้ส่วนใหญ่จะถูกแบ่งตามเส้นผ่านศูนย์กลางของวาล์ว
เช็ควาล์วเสียงเงียบ
เช็ควาล์วเสียงเงียบ
2. วาล์วตรวจสอบการยก: เช็ควาล์วที่แผ่นดิสก์เลื่อนไปตามเส้นกึ่งกลางแนวตั้งของตัววาล์ววาล์วตรวจสอบการยกสามารถติดตั้งได้บนท่อแนวนอนเท่านั้นสำหรับเช็ควาล์วเส้นผ่านศูนย์กลางขนาดเล็กแรงดันสูง แผ่นดิสก์สามารถทำจากลูกบอลได้.รูปร่างของตัววาล์วของเช็ควาล์วลิฟต์นั้นเหมือนกับของวาล์วโลก (สามารถใช้ร่วมกันกับวาล์วโลกได้) ดังนั้นค่าสัมประสิทธิ์การต้านทานของไหลจึงมากกว่าโครงสร้างคล้ายกับวาล์วโลก และตัววาล์วและแผ่นดิสก์เหมือนกับวาล์วโลกส่วนบนของจานวาล์วและส่วนล่างของฝากระโปรงหน้าถูกกลึงด้วยปลอกไกด์รางจานวาล์วสามารถยกขึ้นและลงได้อย่างอิสระในรางวาล์วเมื่อสื่อไหลลงสู่ด้านล่าง แผ่นวาล์วจะเปิดขึ้นโดยแรงขับของตัวกลางมันตกลงในแนวตั้งบนบ่าวาล์วเพื่อป้องกันการไหลย้อนกลับของตัวกลางทิศทางของช่องทางเข้าและทางออกขนาดกลางของเช็ควาล์วลิฟต์ตรงผ่านนั้นตั้งฉากกับทิศทางของช่องบ่าวาล์ววาล์วตรวจสอบการยกแนวตั้งมีทิศทางเดียวกับช่องทางเข้าและทางออกกลางกับช่องบ่าวาล์ว และความต้านทานการไหลมีขนาดเล็กกว่าประเภทตรงผ่าน
3. เช็ควาล์วดิสก์: เช็ควาล์วที่ดิสก์หมุนรอบเพลาพินในบ่าวาล์วเช็ควาล์วดิสก์มีโครงสร้างที่เรียบง่ายและสามารถติดตั้งได้เฉพาะบนท่อแนวนอนที่มีประสิทธิภาพการปิดผนึกต่ำเท่านั้น
4. วาล์วตรวจสอบท่อส่ง: วาล์วที่แผ่นวาล์วเลื่อนไปตามเส้นกึ่งกลางของตัววาล์วเช็ควาล์วท่อเป็นวาล์วใหม่มีขนาดเล็กน้ำหนักเบาและเทคโนโลยีการประมวลผลที่ดีเป็นหนึ่งในทิศทางการพัฒนาเช็ควาล์วอย่างไรก็ตาม ค่าสัมประสิทธิ์การต้านทานของไหลนั้นมากกว่าค่าสัมประสิทธิ์การแกว่งเล็กน้อย
5. เช็ควาล์วอัด: วาล์วชนิดนี้ใช้เป็นวาล์วสำหรับน้ำป้อนหม้อไอน้ำและตัดไอน้ำมีฟังก์ชั่นครอบคลุมของเช็ควาล์วยกและวาล์วโลกหรือวาล์วมุม
นอกจากนี้ยังมีเช็ควาล์วบางตัวที่ไม่เหมาะกับการติดตั้งทางออกของปั๊ม เช่น วาล์วเท้า แบบสปริง แบบ Y เป็นต้น


วัสดุ :
